Tester un relais de démarrage de moto est une compétence cruciale pour tout amateur de moto ou mécanicien. En tant que fournisseur de relais de démarrage de moto, je comprends l'importance de garantir que ces composants fonctionnent correctement. Dans ce blog, je partagerai des méthodes complètes pour tester un relais de démarrage de moto, ce qui peut vous aider à diagnostiquer les problèmes et à maintenir votre moto en douceur.
Comprendre le relais de démarreur de moto
Avant de plonger dans le processus de test, il est essentiel de comprendre ce qu'est un relais de démarrage et comment il fonctionne. Un relais de démarrage de moto est un interrupteur électromagnétique qui contrôle le circuit à courant élevé du moteur de démarrage. Lorsque vous tournez la touche d'allumage, le relais de démarreur reçoit un petit signal électrique du commutateur d'allumage. Ce signal active un électroaim à l'intérieur du relais, qui ferme ensuite un ensemble de contacts. Ces contacts fermés permettent à une grande quantité de courant électrique de s'écouler de la batterie au moteur de démarrage, permettant au moteur de démarrer.
Outils requis pour les tests
Pour tester un relais de démarrage de moto, vous aurez besoin des outils suivants:
- Multimètre: Ceci est utilisé pour mesurer la tension, la résistance et la continuité. Un multimètre numérique est préféré pour sa précision.
- Fils de cavalier: Ceux-ci sont utilisés pour contourner le chemin électrique normal du relais à des fins de test.
- Gants de sécurité et lunettes: Pour vous protéger des chocs électriques et d'autres dangers potentiels.
Inspection visuelle
La première étape pour tester un relais de démarrage de moto est une inspection visuelle. Retirez le relais de la moto. Il est généralement situé près de la batterie ou du moteur de démarrage. Vérifiez tous les signes visibles de dommages, tels que des contacts brûlés, du plastique fondu ou des connexions lâches. Si vous remarquez l'un de ces problèmes, le relais peut devoir être remplacé immédiatement.
Tester la bobine du relais
La bobine du relais de démarrage est responsable de la création du champ magnétique qui ferme les contacts. Pour tester la bobine:
- Définissez votre multimètre sur le paramètre de résistance (OHMS).
- Localisez les deux bornes du relais qui sont connectées à la bobine. Ce sont généralement les terminaux plus petits.
- Placez les sondes multimètres sur ces deux terminaux. Une bobine de relais saine doit avoir une valeur de résistance spécifique, qui peut généralement être trouvée dans le manuel de service de la moto. Généralement, la résistance d'une bobine de relais de démarreur de moto varie de 50 à 200 ohms. Si le multimètre montre une résistance infinie, cela signifie que la bobine est ouverte - circuit et que le relais est défectueux. Si la résistance est significativement inférieure ou supérieure à la valeur spécifiée, la bobine peut également être endommagée.
Tester les contacts du relais
Les contacts dans le relais sont responsables du transport du courant élevé de la batterie au moteur de démarrage. Pour tester les contacts:
- Définissez votre multimètre sur le paramètre de continuité.
- Avec le relais dans son état normal et sous tension, placez les sondes multimètres sur les deux grandes bornes qui se connectent à la batterie et au moteur de démarrage. Il ne devrait pas y avoir de continuité (le multimètre ne devrait pas bip).
- Maintenant, utilisez un cavalier pour connecter les deux bornes plus petites (celles connectées à la bobine) à une source d'alimentation en 12 volts, comme la batterie de moto. Cela dynamisera la bobine et fermera les contacts.
- Encore une fois, placez les sondes multimètres sur les deux gros bornes. Il devrait maintenant y avoir une continuité (le multimètre devrait bip). S'il n'y a pas de continuité lorsque la bobine est sous tension, les contacts sont défectueux et le relais doit être remplacé.
Contourner le relais
Si vous soupçonnez que le relais est défectueux mais que vous souhaitez confirmer, vous pouvez contourner le relais. Il s'agit d'un test plus avancé et devrait être fait avec prudence.
- Localisez la batterie, le moteur de démarrage et les grands bornes du relais.
- Utilisez un câble de cavalier lourd pour connecter directement la borne positive de la batterie à la borne positive du moteur de démarrage. Si le moteur de démarrage s'engage et que le moteur démarre, cela signifie que le relais est probablement le problème. Cependant, ce test ne doit être effectué que pendant une courte période car il contourne les caractéristiques de sécurité normales et peut endommager le système électrique s'il est resté connecté trop longtemps.
Tester des relais de démarrage de moto spécifiques

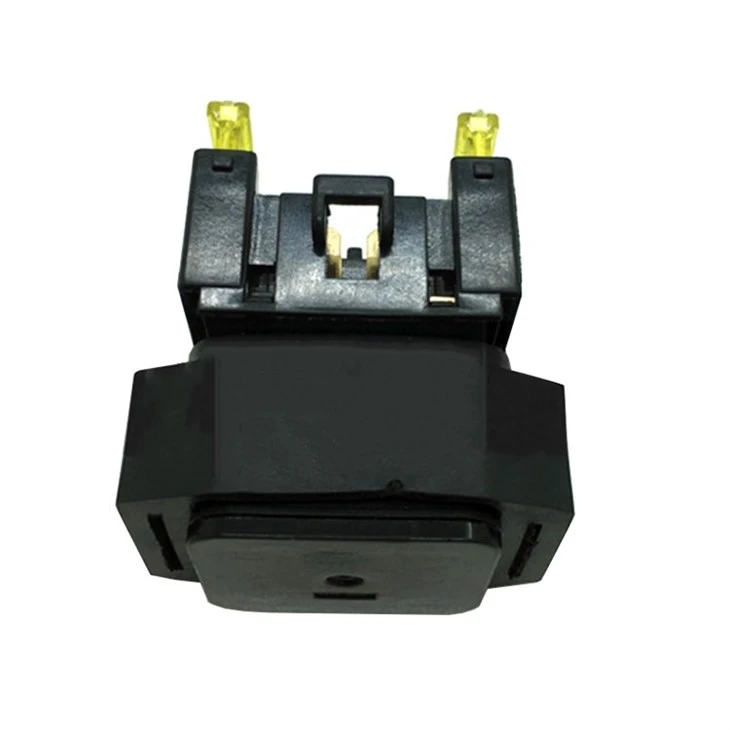

En tant que fournisseur, nous proposons une large gamme de relais de démarrage, y comprisRelais de démarrage de yamaha,Honda Vtec CB400 Relais de démarrage, etRelais de démarrage 12V 4pin. Les méthodes de test de ces relais sont généralement les mêmes que celles décrites ci-dessus. Cependant, il est important de se référer aux manuels de service spécifiques pour chaque modèle de moto afin d'assurer des tests précis.
Conclusion
Tester un relais de démarrage de moto est un processus relativement simple qui peut vous faire économiser du temps et de l'argent dans le diagnostic des problèmes de démarrage. En suivant les étapes décrites dans ce blog, vous pouvez déterminer si votre relais de démarrage fonctionne correctement ou doit être remplacé.
Si vous êtes sur le marché pour un relais de démarrage de moto de haute qualité, nous sommes là pour vous aider. Notre vaste gamme de relais de démarrage est conçue pour répondre aux besoins de divers modèles de motos. Que vous ayez besoin d'un relais pour un Yamaha, Honda ou toute autre marque, nous vous avez couvert.
Si vous avez des questions sur nos produits ou si vous avez besoin d'aide supplémentaire pour les tests ou l'installation, n'hésitez pas à nous contacter. Nous sommes impatients de travailler avec vous et de vous fournir les meilleures solutions de relais de démarrage de moto.
Références
- Manuels de service de moto de divers fabricants
- Manuels de génie électrique sur les systèmes électriques automobiles
