Comment utiliser un relais de démarrage 12 V à 4 broches dans un circuit logique ?

Salut! En tant que fournisseur de relais de démarrage 12 V à 4 broches, je suis ravi de partager avec vous comment utiliser ces astucieux petits appareils dans un circuit logique. Que vous soyez un passionné de bricolage, un expert en électronique en herbe ou simplement quelqu'un qui cherche à tirer le meilleur parti de ses projets, ce guide est fait pour vous.

Tout d’abord, parlons un peu de ce qu’est un relais de démarrage 12 V à 4 broches. En termes simples, un relais est un interrupteur à commande électrique. Le « 12 V » indique qu'il est conçu pour fonctionner avec une source d'alimentation de 12 volts, ce qui est assez courant dans les applications automobiles et les petites applications électroniques. Le « 4pin » fait référence au nombre de broches sur le relais. Ces broches permettent au relais de se connecter à d’autres composants d’un circuit et de faire son travail.

Comprendre les épingles

Les quatre broches d'un relais de démarrage 12 V à 4 broches ont des fonctions spécifiques. Habituellement, il y a deux broches pour la bobine et deux broches pour les contacts du commutateur. Les broches de la bobine sont l'endroit où vous appliquez le signal de 12 volts pour activer le relais. Lorsque vous envoyez de l'énergie à la bobine, cela crée un champ magnétique qui rapproche les contacts du commutateur, fermant ainsi le circuit.

Décomposons-le davantage :

• Goupilles de bobine: Ceux-ci sont généralement étiquetés comme « 85 » et « 86 » dans de nombreux relais. La broche 85 est généralement connectée à la masse (borne négative) et la broche 86 est connectée au signal de commande. Lorsque vous appliquez 12 volts à la broche 86 alors que la broche 85 est mise à la terre, le relais s'active.
• Broches de contact du commutateur: Ceux-ci sont souvent étiquetés comme « 30 » et « 87 ». La broche 30 est la broche d'entrée de la source d'alimentation et la broche 87 est la broche de sortie qui se connecte à la charge. Lorsque le relais est activé, l'alimentation circule de la broche 30 à la broche 87, complétant ainsi le circuit pour la charge.

Configuration d'un circuit logique de base

Maintenant que vous connaissez les bases des broches du relais, configurons un circuit logique simple utilisant un relais de démarrage 12 V à 4 broches. Pour cet exemple, nous utiliserons une batterie comme source d’alimentation, un interrupteur comme signal de commande et une petite ampoule comme charge.

1. Connectez la bobine: Tout d'abord, connectez la broche 85 du relais à la borne négative de la batterie. Ensuite, connectez la broche 86 à un côté du commutateur. Connectez l'autre côté de l'interrupteur à la borne positive de la batterie.
2. Connectez les contacts du commutateur: Connectez la broche 30 du relais à la borne positive de la batterie. Connectez la broche 87 à une borne de l’ampoule. Connectez l'autre borne de l'ampoule à la borne négative de la batterie.

Lorsque vous fermez l'interrupteur, l'énergie circule à travers la bobine du relais, l'activant. Cela provoque la fermeture des contacts de l'interrupteur et l'alimentation passe de la batterie à l'ampoule, l'allumant. Lorsque vous ouvrez l'interrupteur, le relais se désactive et l'ampoule s'éteint.

Applications avancées dans les circuits logiques

Les relais de démarrage 12 V à 4 broches peuvent également être utilisés dans des circuits logiques plus complexes. Par exemple, vous pouvez les utiliser pour contrôler des appareils haute puissance avec un signal de commande faible puissance. Ceci est utile dans les applications automobiles où vous souhaiterez peut-être contrôler un démarreur ou un éclairage haute puissance à l'aide d'un petit interrupteur ou d'un module de commande.

Vous pouvez également utiliser plusieurs relais dans un circuit pour créer des fonctions logiques plus complexes. Par exemple, vous pouvez utiliser des relais pour implémenter des portes AND, OR et NOT dans un circuit. Cela vous permet de contrôler plusieurs appareils en fonction de différentes conditions.

Dépannage et conseils

• Vérifiez l'alimentation: Assurez-vous que la source d'alimentation 12 volts est stable et dispose de suffisamment de courant pour activer le relais. Une alimentation faible ou instable peut entraîner un dysfonctionnement du relais.
• Inspecter les connexions: Assurez-vous que toutes les connexions sont sécurisées et exemptes de corrosion. Des connexions desserrées ou corrodées peuvent empêcher le relais de fonctionner correctement.
• Utilisez une diode Flyback: Lorsque vous utilisez un relais dans un circuit, c'est une bonne idée d'utiliser une diode flyback aux bornes de la bobine. Cette diode aide à protéger le circuit de la force contre-électromotrice (force électromotrice) générée lorsque le relais se désactive.

Où trouver des relais de qualité

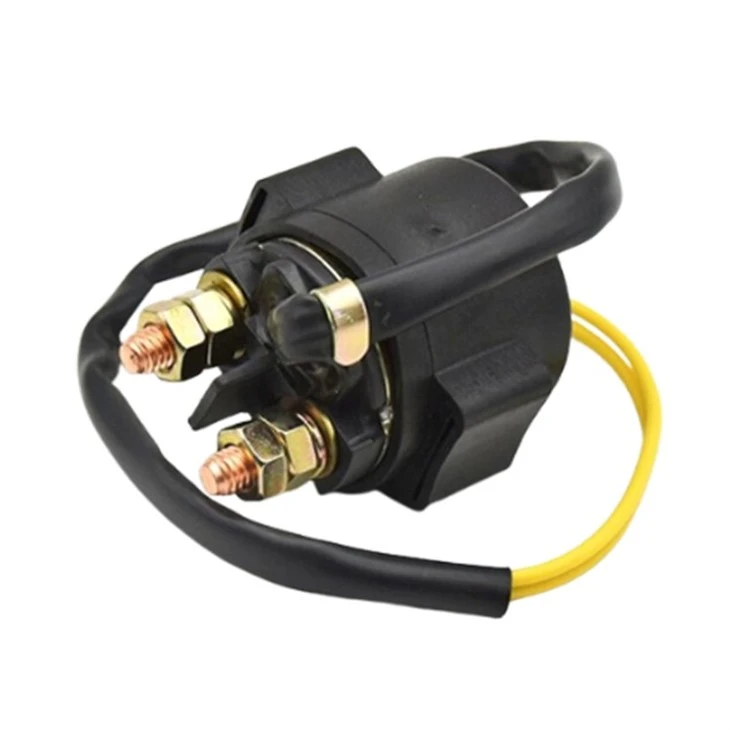

Si vous êtes à la recherche d'un relais de démarrage 12 V à 4 broches, ne cherchez pas plus loin ! Nous proposons une large gamme de relais de haute qualité, parfaits pour vos besoins en circuits logiques. Vous pouvez consulter notreRelais de démarrage 12v 4 brochessur notre site Internet. Nous avons également d'autres options intéressantes comme le125 Relais de démarrageet leRelais de démarreur Honda VTEC CB400.

Connectez-vous avec nous pour acheter

Si vous êtes intéressé par l'achat de nos relais de démarrage 12 V à 4 broches ou si vous avez des questions sur leur utilisation dans vos circuits logiques, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la bonne solution pour votre projet. Que vous soyez un petit amateur ou un grand fabricant, nous pouvons vous fournir les produits et l'assistance dont vous avez besoin.
