Salut! Je suis un fournisseur de moteurs à courant continu sans balais et aujourd'hui, je souhaite discuter du rôle des capteurs à effet Hall dans ces moteurs. Les moteurs à courant continu sans balais sont omniprésents de nos jours, des vélos électriques aux équipements industriels. Et les capteurs à effet Hall jouent un rôle extrêmement important dans leur bon fonctionnement.
Tout d’abord, comprenons rapidement ce qu’est un moteur à courant continu sans balais. Contrairement aux moteurs à courant continu traditionnels dotés de balais qui établissent un contact pour transférer l'énergie électrique, les moteurs à courant continu sans balais utilisent une commutation électronique. Cela signifie qu'ils s'appuient sur un contrôleur pour commuter le courant dans les enroulements du moteur au bon moment. Et c'est là qu'interviennent les capteurs à effet Hall.
Les capteurs à effet Hall sont basés sur l'effet Hall, découvert en 1879 par Edwin Hall. Lorsqu’un champ magnétique est appliqué perpendiculairement à un courant électrique circulant dans un conducteur, une différence de tension est créée aux bornes du conducteur. Cette tension, appelée tension de Hall, peut être mesurée et utilisée pour détecter la présence et l'intensité d'un champ magnétique.
Dans un moteur à courant continu sans balais, les capteurs à effet Hall sont généralement placés autour du stator (la partie fixe du moteur). Ils détectent la position du rotor (la partie tournante) en détectant le champ magnétique produit par les aimants permanents sur le rotor. Les capteurs envoient des signaux au contrôleur du moteur, qui détermine ensuite quand commuter le courant dans les enroulements du moteur.
Décomposons le rôle des capteurs à effet Hall en quelques domaines clés :
1. Déplacements
La commutation est le processus de commutation du courant dans les enroulements du moteur pour créer un champ magnétique rotatif qui entraîne le rotor. Les capteurs à effet Hall fournissent les informations nécessaires sur la position du rotor au contrôleur de moteur. Sur la base de ces signaux, le contrôleur peut chronométrer avec précision la commutation de courant, garantissant ainsi un fonctionnement efficace et fluide du moteur. Sans une commutation précise, le moteur ne démarrerait pas ou fonctionnerait de manière très inefficace, gaspillant de l'énergie et générant davantage de chaleur.
Par exemple, dans notreMoteur électrique à courant continu sans balais 48 V 60 V 800 W, les capteurs à effet Hall fonctionnent en tandem avec le contrôleur pour assurer une commutation transparente. Il en résulte un moteur capable de fournir une puissance et des performances constantes, que vous l'utilisiez pour un vélo électrique ou d'autres applications.
2. Contrôle de vitesse
Les capteurs à effet Hall jouent également un rôle crucial dans le contrôle de la vitesse. En surveillant en permanence la position du rotor, le contrôleur de moteur peut ajuster le courant dans les enroulements pour contrôler la vitesse du moteur. Par exemple, si vous souhaitez augmenter la vitesse du moteur, le contrôleur peut augmenter la fréquence de commutation de courant en fonction des signaux des capteurs à effet Hall.
NotreMoteur électrique à courant continu sans balais 48 V 60 V 1000 West conçu avec des capteurs à effet Hall avancés qui permettent un contrôle précis de la vitesse. Que vous ayez besoin d'une vitesse lente et constante pour une application spécifique ou d'une rafale à grande vitesse, le moteur peut être facilement ajusté pour répondre à vos besoins.
3. Contrôle de direction
Une autre fonction importante des capteurs à effet Hall est le contrôle de la direction. En inversant la séquence de commutation de courant dans les enroulements du moteur, le moteur peut tourner dans le sens opposé. Les capteurs à effet Hall aident le contrôleur à déterminer la séquence correcte pour inverser la rotation.

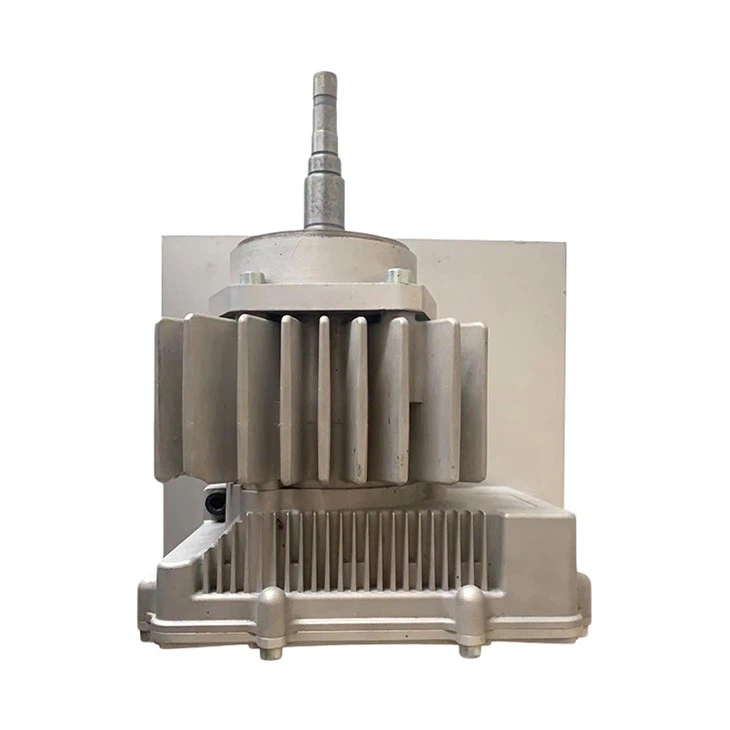

Ceci est particulièrement utile dans les applications où le moteur doit changer fréquemment de direction, comme dans certaines machines industrielles ou véhicules électriques. NotreMoteur synchrone à aimant permanent 24V 450W Ebikeoffre un contrôle de direction facile grâce à ses capteurs à effet Hall fiables, ce qui en fait un excellent choix pour les vélos électriques qui peuvent avoir besoin d'inverser la direction dans certaines situations.
4. Détection des défauts
Les capteurs à effet Hall peuvent également être utilisés pour la détection de défauts dans les moteurs à courant continu sans balais. Si un capteur tombe en panne ou fournit des signaux incorrects, le contrôleur de moteur peut le détecter et prendre les mesures appropriées, comme arrêter le moteur pour éviter tout dommage. Cela ajoute une couche supplémentaire de sécurité et de fiabilité au système moteur.
Par exemple, si l'un des capteurs à effet Hall d'un moteur fonctionne mal, le contrôleur peut détecter une configuration anormale dans les signaux de position du rotor. Il peut alors alerter l'utilisateur ou arrêter automatiquement le moteur pour éviter des problèmes potentiels comme une surchauffe ou des dommages mécaniques.
Maintenant, vous vous interrogez peut-être sur les avantages de l’utilisation de capteurs à effet Hall dans les moteurs à courant continu sans balais. En voici quelques-uns :
- Haute précision: Les capteurs à effet Hall fournissent des informations précises sur la position du rotor, permettant une commutation, un contrôle de vitesse et un contrôle de direction précis.
- Fiabilité: Ce sont des dispositifs à semi-conducteurs sans pièces mobiles, ce qui signifie qu'ils sont moins sujets à l'usure que d'autres types de capteurs.
- Temps de réponse rapide: Les capteurs à effet Hall peuvent détecter rapidement les changements dans le champ magnétique, permettant au contrôleur de moteur de réagir rapidement aux changements dans le fonctionnement du moteur.
- Rentable: Ils sont relativement peu coûteux par rapport à certains autres types de capteurs de position, ce qui en fait un choix populaire pour les applications de moteurs à courant continu sans balais.
Cependant, il y a aussi quelques limites à considérer. Les capteurs à effet Hall peuvent être affectés par des champs magnétiques externes, ce qui peut entraîner des lectures inexactes. Ils nécessitent également une certaine intensité de champ magnétique pour fonctionner correctement, de sorte que la conception magnétique du moteur doit être soigneusement optimisée.
En conclusion, les capteurs à effet Hall sont un composant essentiel des moteurs à courant continu sans balais. Ils jouent un rôle essentiel dans la commutation, le contrôle de vitesse, le contrôle de direction et la détection des défauts, garantissant ainsi un fonctionnement efficace, fluide et sûr du moteur.
Si vous êtes à la recherche de moteurs à courant continu sans balais de haute qualité, nous avons le choix entre une large gamme d'options, y compris celles que j'ai mentionnées plus tôt. Que vous ayez besoin d'un moteur pour un vélo électrique, d'un équipement industriel ou de toute autre application, nous pouvons vous proposer la bonne solution.
Si vous souhaitez en savoir plus ou discuter de vos besoins spécifiques, n'hésitez pas à nous contacter. Nous sommes toujours heureux de vous aider et avons hâte de travailler avec vous !
Références
- Hall, EH (1879). Sur une nouvelle action de l'aimant sur les courants électriques. Journal américain de mathématiques, 2(3), 287-292.
- Kenjo, T. et Sugawara, S. (1994). Moteurs à aimant permanent et à courant continu sans balais. Presse de l'Université d'Oxford.
